Ziegeldach mit 44° Neigung

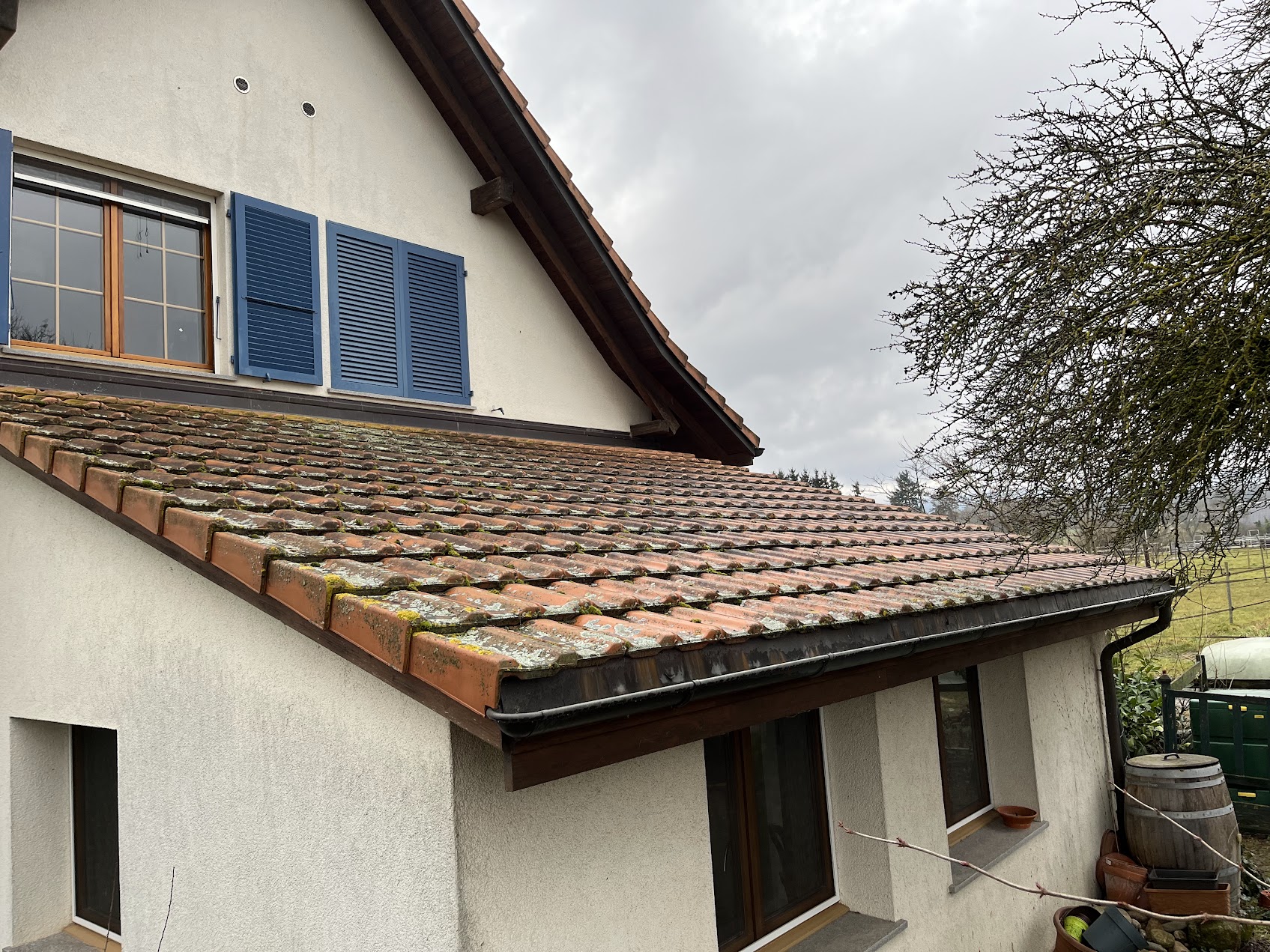

Ausgangslage

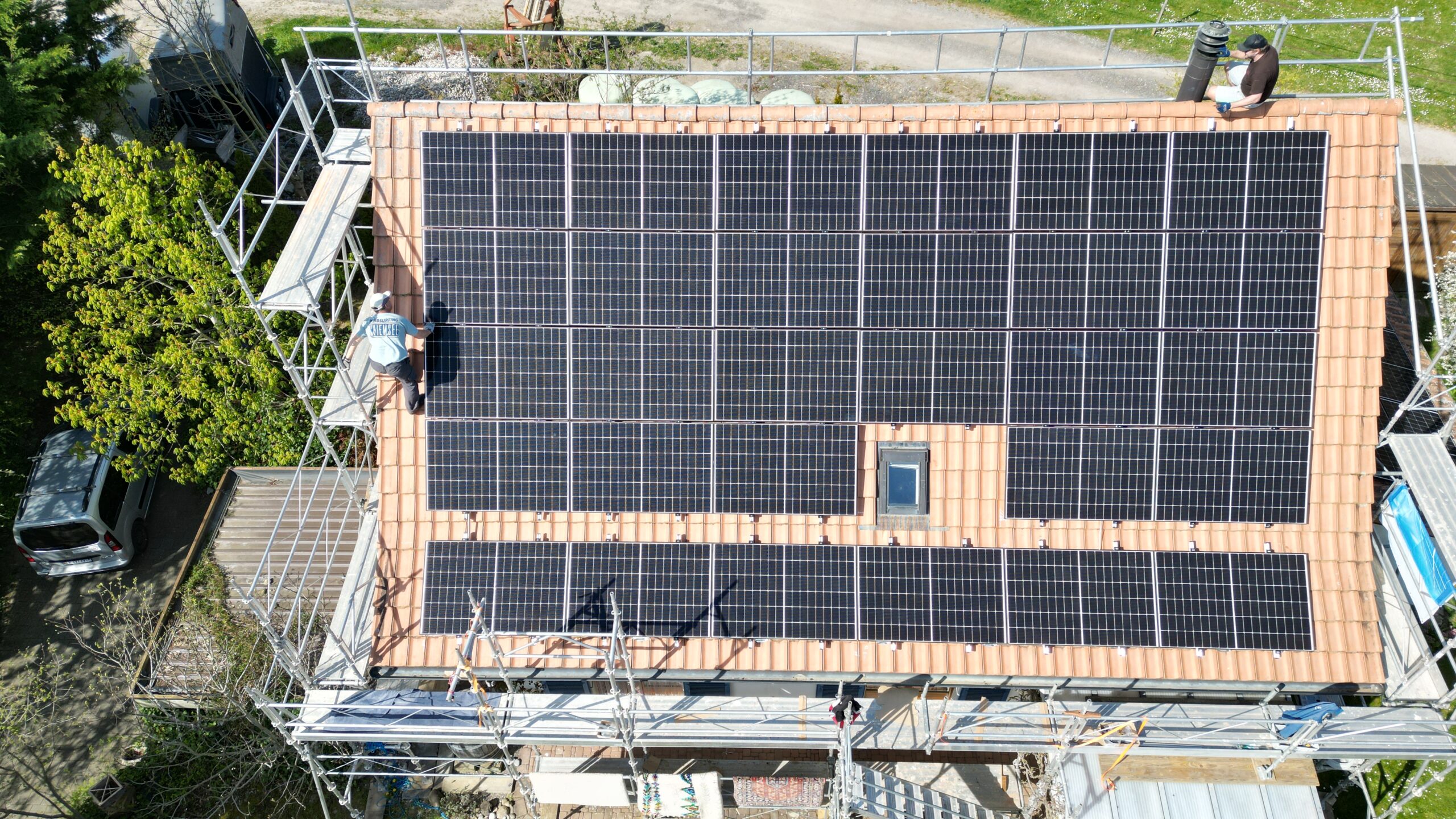

Süddach mit 44° und 28° (unten im Knick) Neigung. Zusätzlich wurden auf dem Ostdach (Gartenhaus) auch Module verbaut. Die Anlage ist an einen notstromfähigen Speicher angeschlossen und der Eigenverbrauch wird mit Hilfe eines Solarmanagers gesteuert.

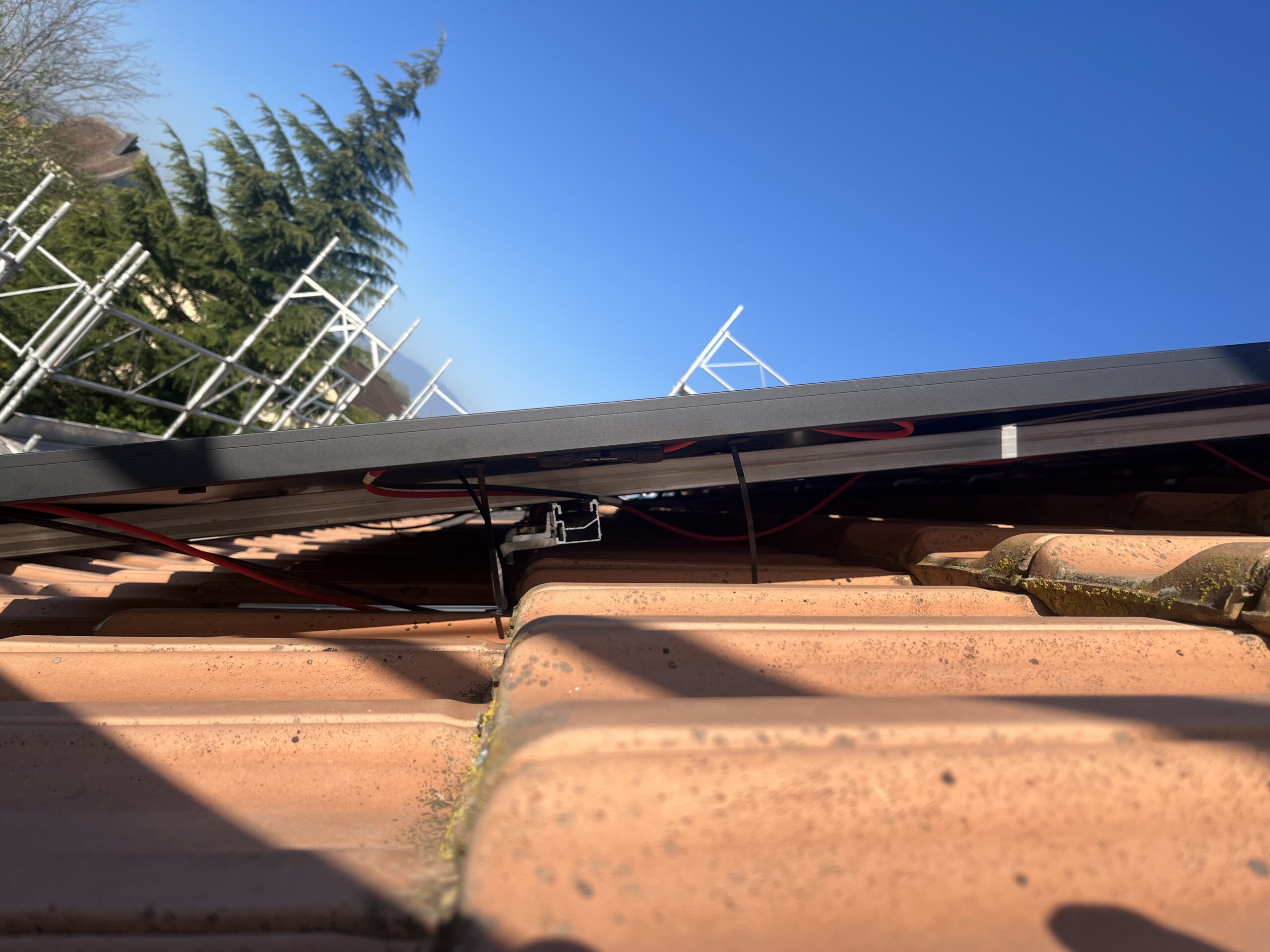

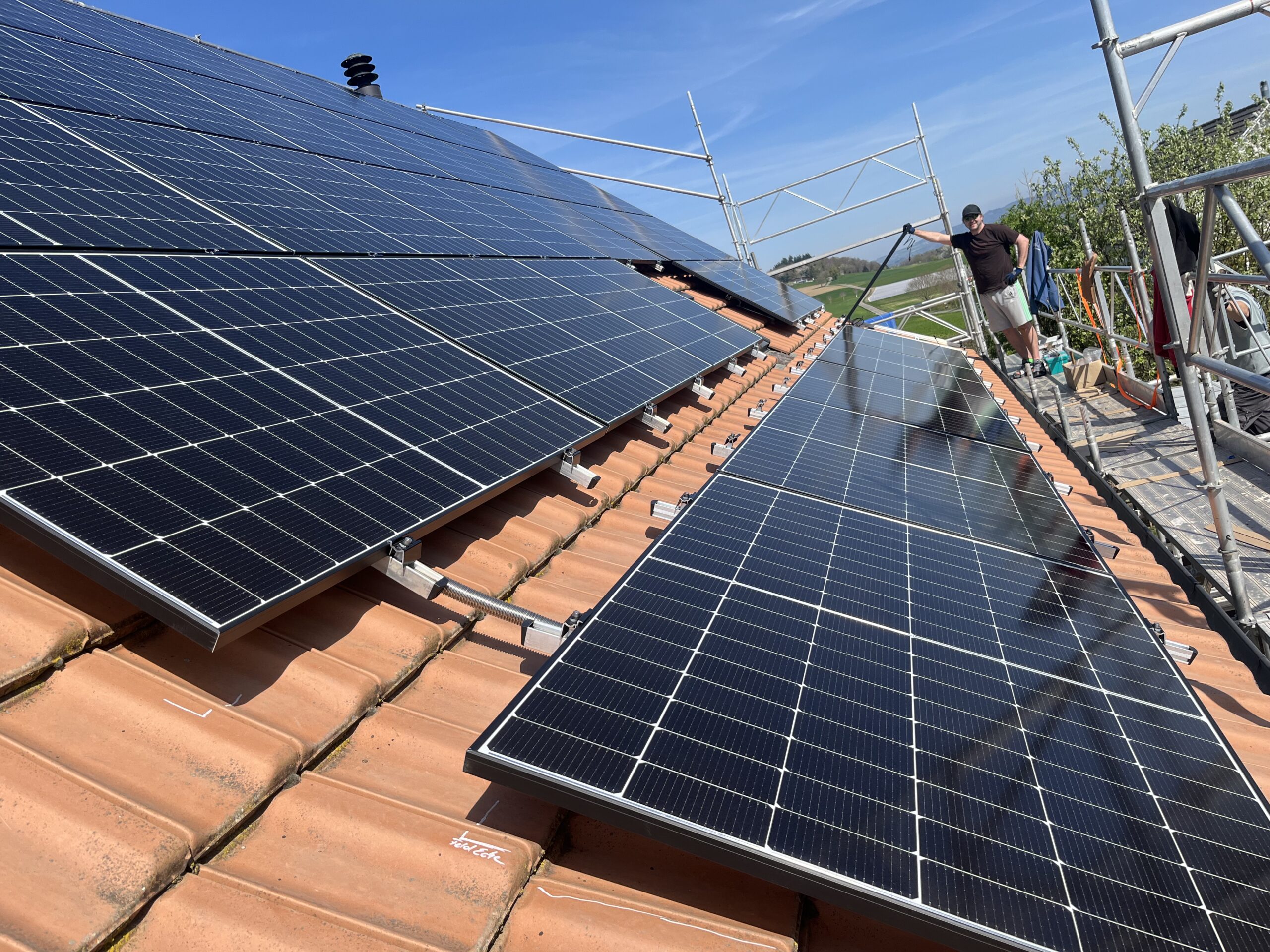

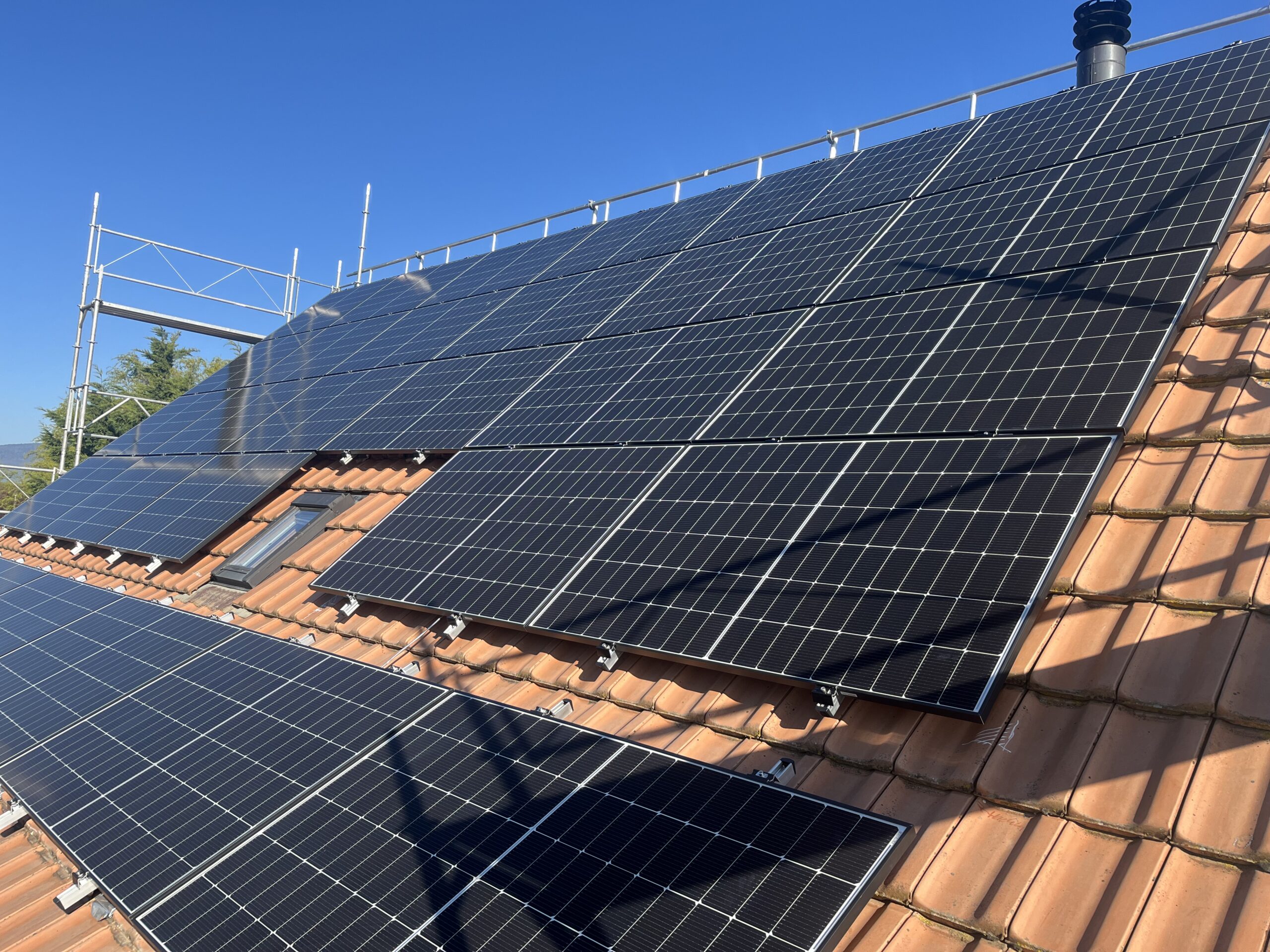

Das nach Süden ausgerichtete Dach mit 60 m² Fläche eignet sich hervorragend für den Bau einer Solaranlage. Bei 44° Neigung ist die Montage anspruchsvoll. Am Knick in der unteren Dachhälfte wurde das Modulfeld aufgesplittet.

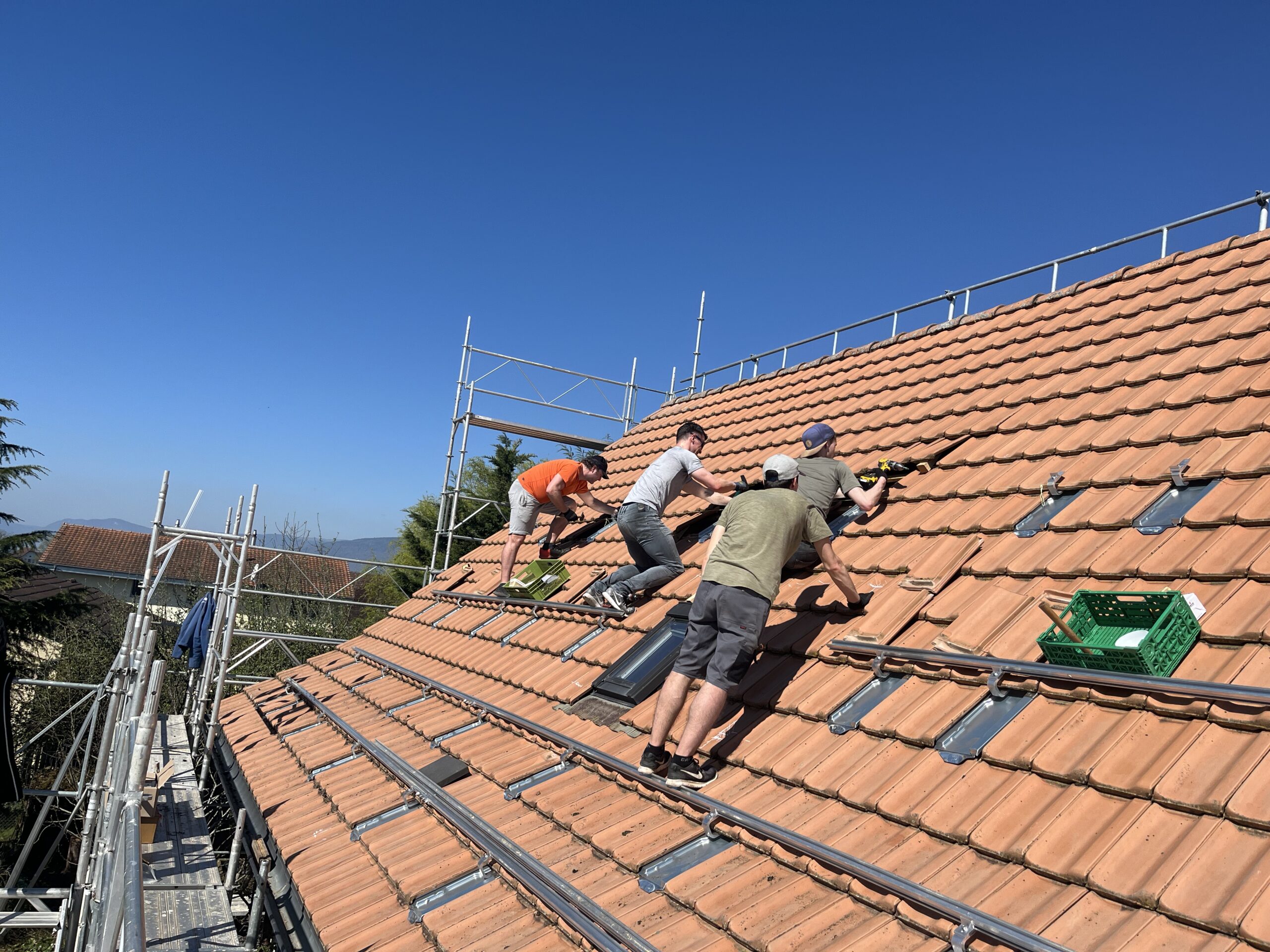

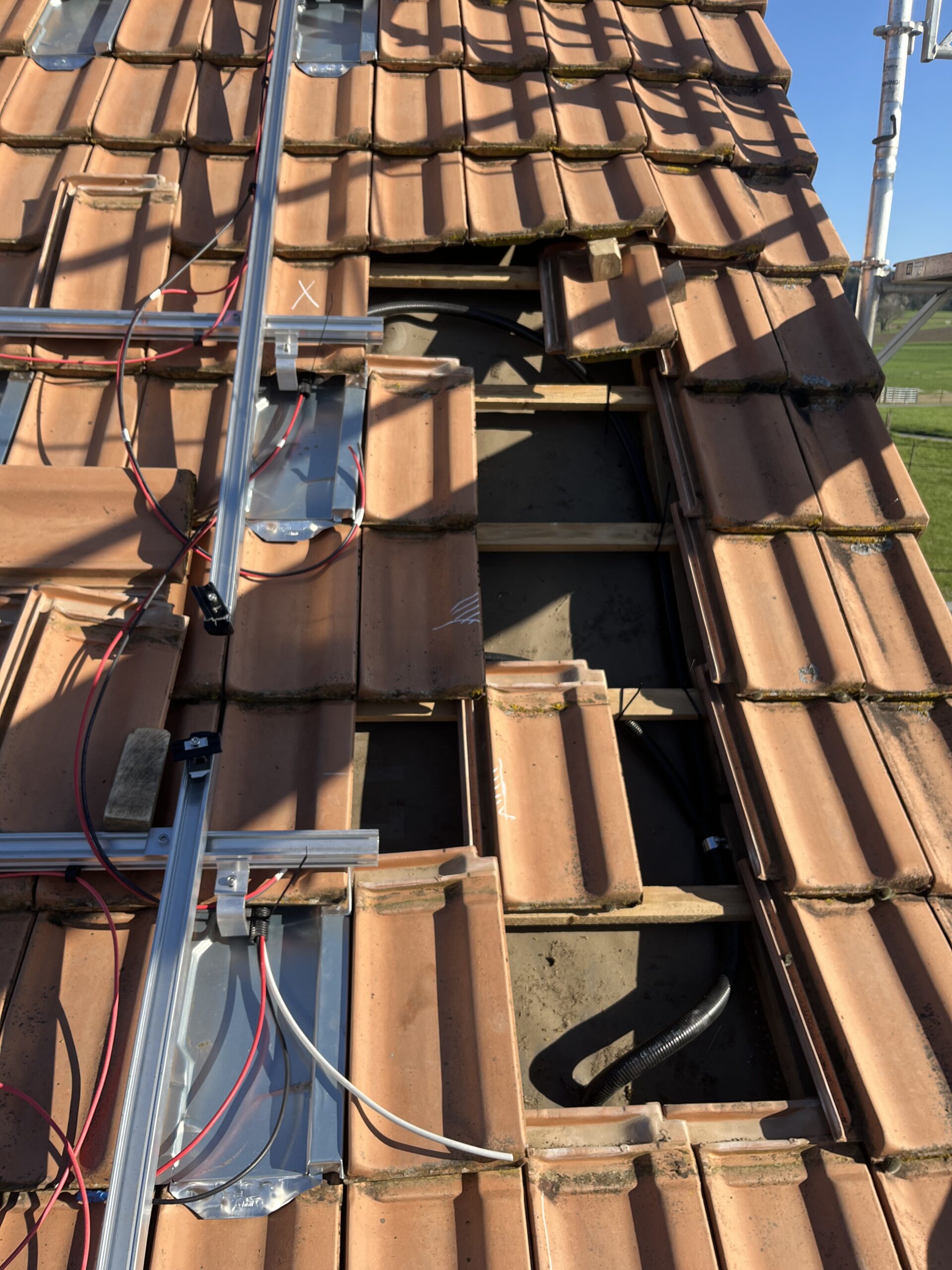

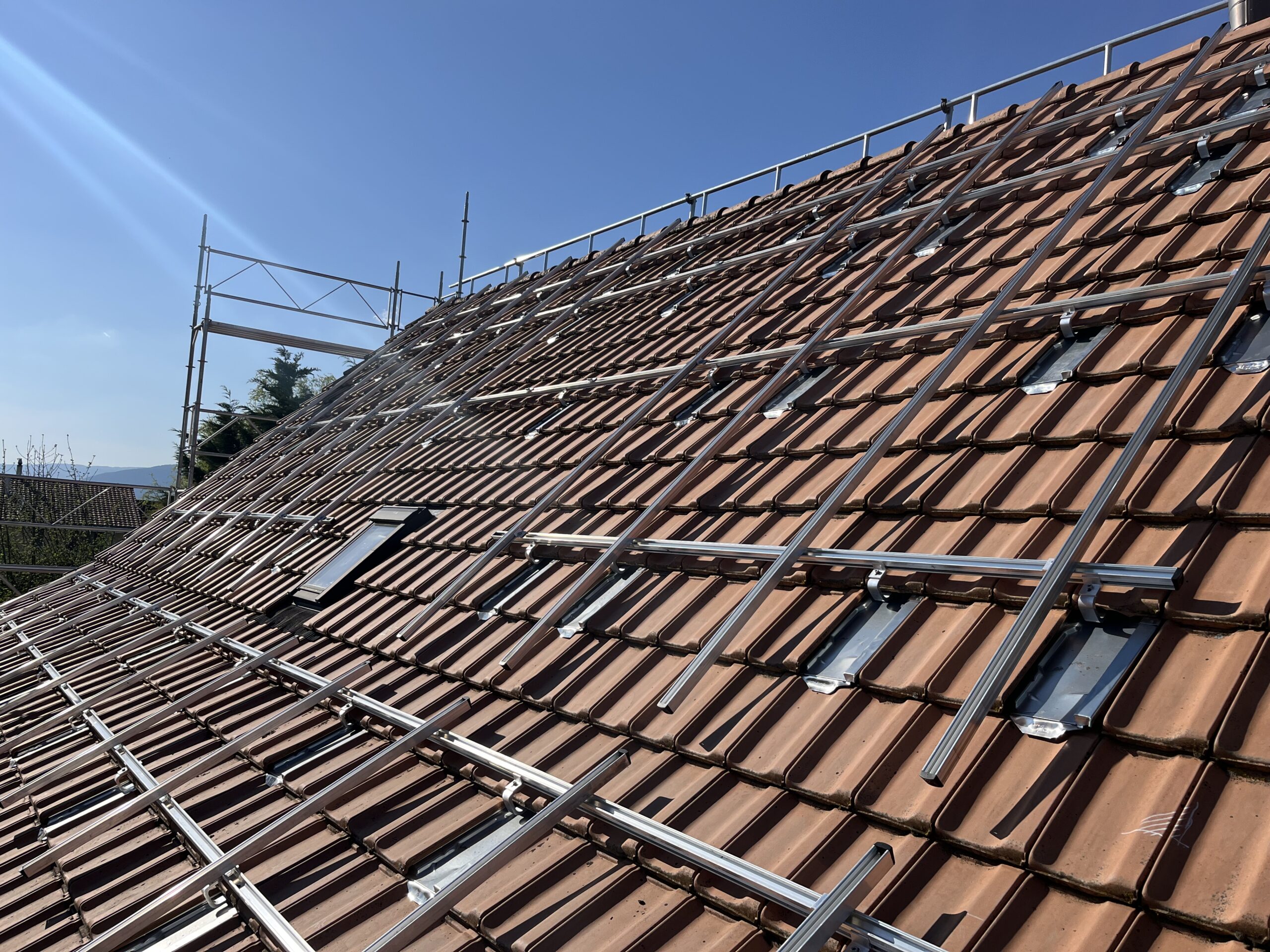

Die Unterkonstruktion besteht aus dem K2 SingleRail System mit Kreuzverbund. Damit die Dachziegel nicht mit der Trennmaschine bearbeitet werden mussten, wurden Blechziegel eingeätzt.

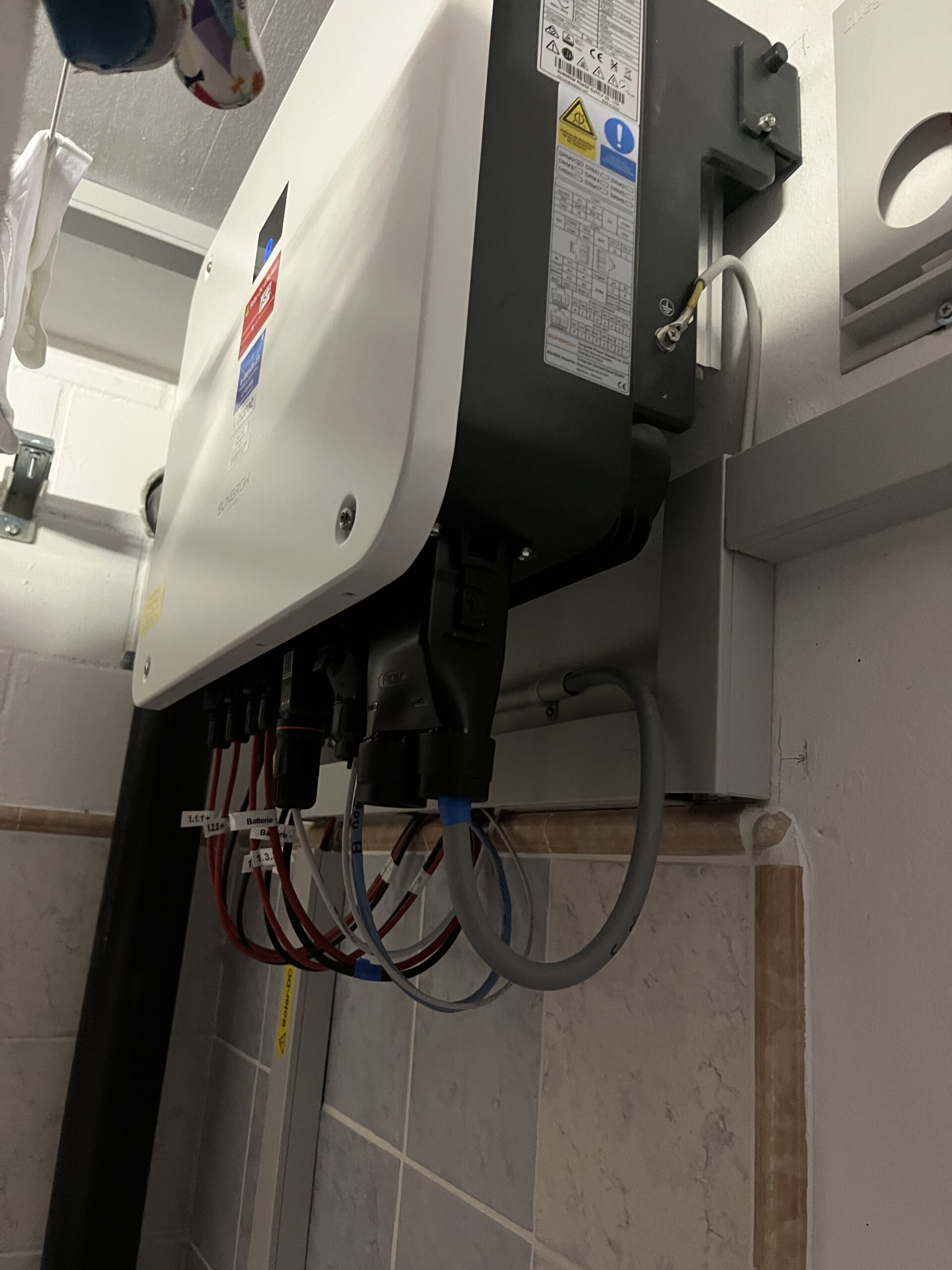

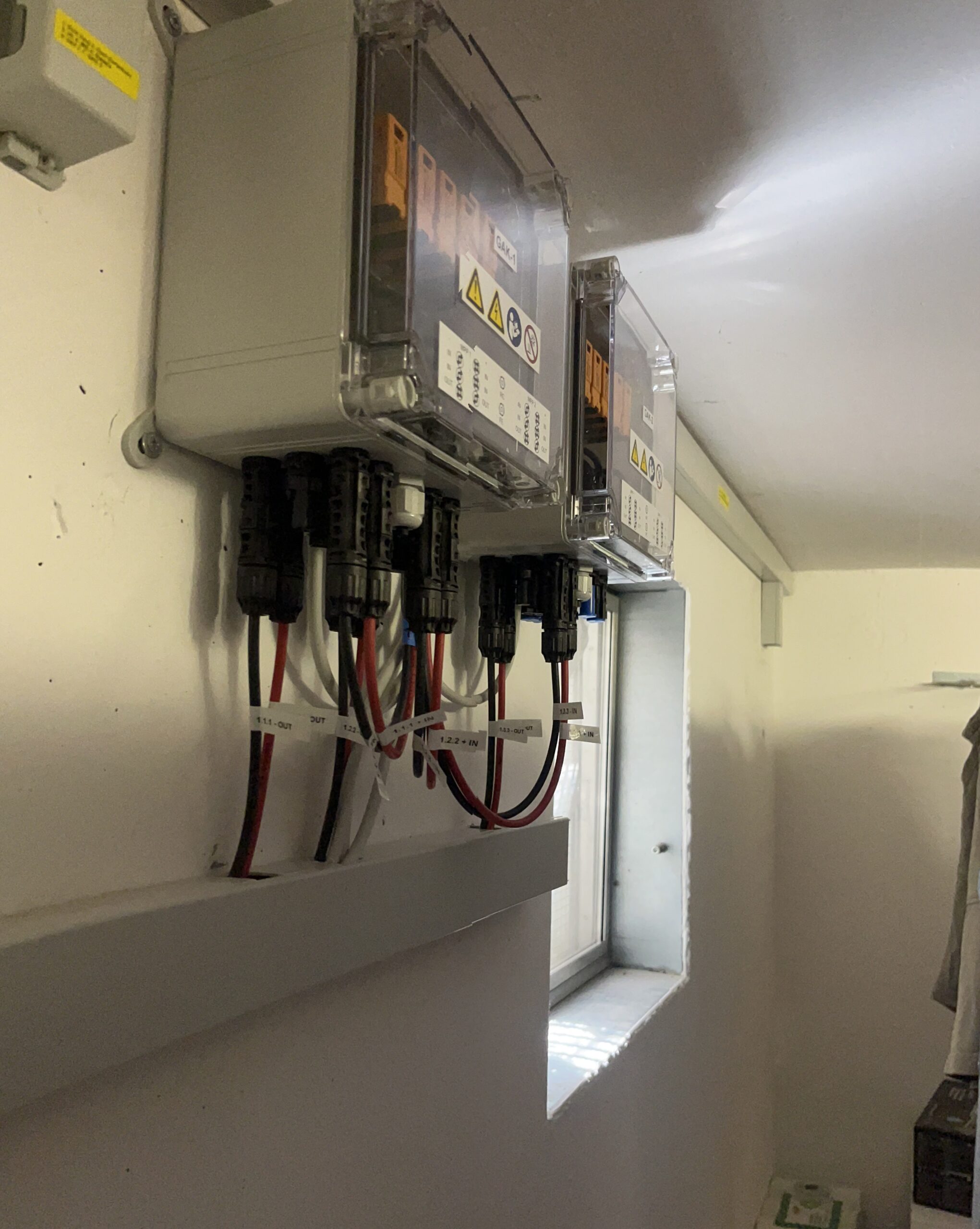

Im Technikraum wurden zwei Überspannungsschutzkästen, ein 15 kW Wechselrichter und ein 15 kWh Speicher verbaut.

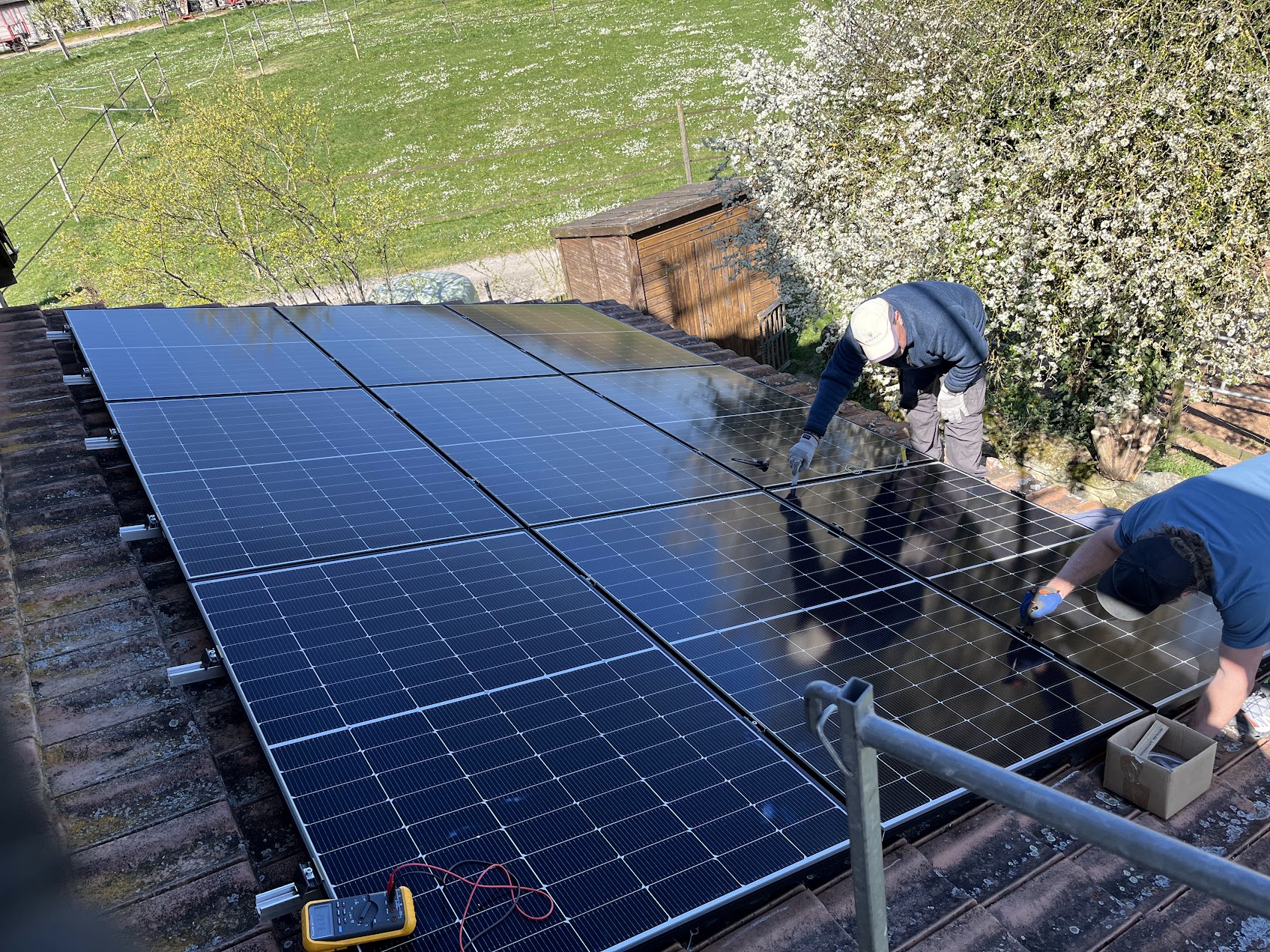

Auf der Ostseite wurden auf dem Gartenhaus 9 Module verbaut, um den Ertrag zu maximieren. Die Montage war, wegen der nicht zu steilen Dachneigung, etwas weniger anspruchsvoll.
